MICRO-DDU
Micro DDU (Micro Data Distribution Unit) müxtəlif xüsusiyyətlərə malik sensorların monitorinqinə və idarə olunmasına və müxtəlif rabitə standartlarına malik ötürücü və qəbuledicilərin əlaqəsinə imkan verir. Müxtəlif standartların və protokolların tərcüməsi, multipleksləşdirmə və məlumatların paylanması kimi sistemə xas ehtiyaclar qarşılana bilər. Alt sistemlər Ethernet, USB, serial giriş/çıxış və CANBUS kimi bağlantılar və HTTP və ya Windows yardım proqramının sadə istifadəçi interfeysi ilə asanlıqla izlənilə və idarə oluna bilər.
Texniki Spesifikasiyalar
Vurğulananlar
Texniki Spesifikasiyalar
- Mikro nəzarətçi: STM32F769IIT ARM CORTEX 32bit -M7 CPU
- Mikrokontroller sürəti: 216 MHz
- Ötürmə sürəti: 12,5 Mbit/s
- İzolyasiya mühafizəsi: ± 15 kV
- Həddindən artıq cərəyandan qorunma: Bəli
- Bağlayıcı: Bağlayıcı 5X1 – USB-MINI-B – RJ45-MAGjack – MIL-DTL-38999
- Seriya Standartları: RS-422/485 – USB (Mini)(2.0) – Ethernet: 10/100 – CAN-BUS
- Məhsulun Ölçüləri: 275x210x100 mm
- Ekoloji Tələblər: MIL-STD-810
- EMI/EMC: MIL-STD-461
- 1x Yüksək performanslı 10/100 Ethernet
- 8x Yüksək sürətli 12,5 Mbps FULL DUPLEX RS422/485/232 (±15kV ESD qoruması)
- 1x 5 kVrms izolyasiya edilmiş CAN-BUS (±40 volta qədər CANH və CANL siqnal xəttinin qorunması)
- 1x Yüksək sürətli USB 2
- Micro-SD kartla məlumatların qeydi
Vurğulananlar
- Ölçəklənən və Modul Sistem
- Konfiqurasiya edilə bilən/proqramlaşdırıla bilən IO
- Real vaxt əməliyyat sistemi
- Sensor Məlumatı və Vəziyyəti göstərilir
- Məlumatların ardıcıllığının yoxlanılması
- Layihə Müstəqil Özelleştirilebilir Arxitektura
- Ethernet, Synchro USB 3.0, Relay, CAN və s. Portlar
- Konfiqurasiya Proqramı
- Uzaqdan Nəzarət və Nəzarət
NDDS-300
NDDS-300 Gəmi Məlumatlarının Paylanması Sistemi (GBDS) gəminin göyərtəsindəki müxtəlif məlumat mənbələrindən və sensorlardan və ya digər sistemlər tərəfindən tələb olunan məlumatları toplayır və müxtəlif cihazlara paylayır.
NDDS-300 GBDS ona qoşulmuş mənbələrdən məlumat toplamaqdan əlavə bir sıra əlavə funksiyaları yerinə yetirir. Bunlara daxildir
Məlumatların prioritetinə görə avtomatik və ya əl ilə seçilməsi, bəzi məlumatların müəyyən alqoritmlər çərçivəsində işlənməsi və lazımi yerlərə göndərilməsi,
Bəzi məlumatların göndəriləcək vahidlərin tələb etdiyi formatlara çevrilməsi və istənilən sürət, tezlik və formatda ötürülməsi, kimi funksiyaları da yerinə yetirir.
Texniki Spesifikasiyalar
Vurğulananlar
Texniki Spesifikasiyalar
- Təchizat: 115/230 VAC 50/60 Hz, 24 VDC
- Enerji istehlakı: 100 VA
- İnterfeysler: 40x Serial I/O siqnal portları – 2x GBit LAN portları – 1x USB 3.0 – 4x Relay çıxışları – 1x Quad Relay Port – Sinxronizasiya ve digər portlar (konfiqurasiya edilə bilər)
- Ölçüleri: 23x40x22.5 sm
- Çəki : 21kq ± 1,0
- Ekoloji Tələblər: MIL-STD-810
- EMI/EMC: MIL-STD-461
- Vibrasiya: DOD-STD-167-1
- Zərbə: MIL-S-901D
- Qablaşdırma: MIL-STD-108
Vurğulananlar
- Ölçəklənən və Modul Sistem
- Konfiqurasiya edilə bilən/Proqramlaşdırıla bilən
- e Giriş/Çıxış
- Layihə Müstəqil
- Fərdiləşdirilə bilən Memarlıq
- Sensor Məlumatı və Vəziyyəti göstərilir
- Məlumatların ardıcıllığının yoxlanılması
- Real vaxt əməliyyat sistemi
- Real-Time Transmissiyaya yaxın (<500 μs gecikmə)
- Sabit Jitter Gecikməsi
- Runtime Modul Swap (Hot Swap)
- İkiqat ehtiyat
- Quraşdırılmış artıqlıq (geri)
- Avtomatik Təhlükəsiz Məlumat Mənbəsinin Seçilməsi
- Çoxfunksiyalı Ekran Dəstəyi
- 40 (Genişləndirilə bilən) 16 Mbit/s Serial Giriş/Çıxış Portları
- SSD Yaddaşına Yedəkləmə və Oynatma
- Konfiqurasiya Proqramı
- Uzaqdan Nəzarət və Nəzarət
- Bypass bloku ilə 8 kanalın fasiləsiz əlaqəsi
Bypass Vahidi
Bypass vahidi çətin şəraitdə fasiləsiz rabitə üçün nəzərdə tutulmuşdur. Üzərində 8 proqramlaşdırıla bilən I/O var. Sistemin hər hansı bir elektrik kəsilməsi zamanı sıradan çıxması vəziyyətində, əvvəlcədən təyin edilmiş 8 kritik əhəmiyyətli sistemin eyni şəkildə fasiləsiz məlumat əlaqəsini davam etdirməsini təmin edir.

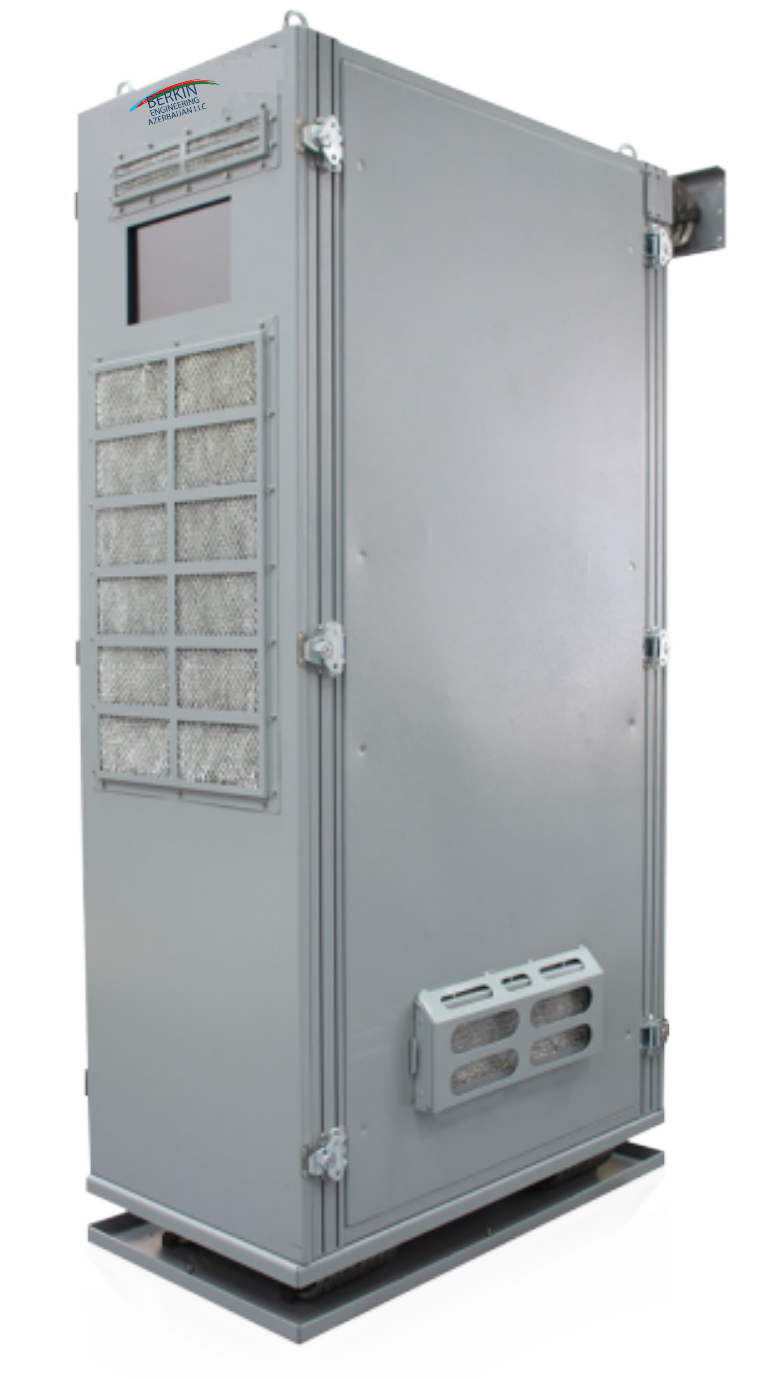

NDDS-1000
NDDS-300 Gəmi Məlumatlarının Paylanması Sistemi (GBDS) gəminin göyərtəsindəki müxtəlif məlumat mənbələrindən və sensorlardan və ya digər sistemlər tərəfindən tələb olunan məlumatları toplayır və müxtəlif cihazlara paylayır.
NDDS-300 GBDS ona qoşulmuş mənbələrdən məlumat toplamaqdan əlavə bir sıra əlavə funksiyaları yerinə yetirir. Bunlara daxildir.
Məlumatların prioritetinə görə avtomatik və ya əl ilə seçilməsi, bəzi məlumatların müəyyən alqoritmlər çərçivəsində işlənməsi və lazımi yerlərə göndərilməsi, Bəzi məlumatların göndəriləcək vahidlərin tələb etdiyi formatlara çevrilməsi və istənilən sürət, tezlik və formatda ötürülməsi, kimi funksiyaları da yerinə yetirir.
Texniki Spesifikasiyalar
Vurğulananlar
Texniki Spesifikasiyalar
- Təchizat: 115/230 VAC 50/60 Hz, 24 VDC
- Enerji istehlakı: 600 VA
- Protokol: NMEA 0183, Xüsusi Protokol (Könüllü), MIL-STD-1553 (Könüllü), ARINC 429 (İstəyə görə)
- İnterfeyslər: RS422 I/O siqnal portları (nömrə fərdiləşdirilə bilər) – Çoxfunksiyalı Ekran Vahidi – RS232 I/O siqnal portları – RS485 I/O siqnal portları – GB LAN portu – Sinkro (İstəyə görə)
- Ölçüləri: 116x67x71 sm
- Çəki: 130 kq ±1,0
- Ekoloji Tələblər: MIL-STD-810
- EMI/EMC: MIL-STD-461
- Vibrasiya: DOD-STD-167-1
- Zərbə: MIL-S-901D
- Qablaşdırma: MIL-STD-108
- Enerji təchizatı: MIL-STD-1399 (STANDART 1008)
Vurğulananlar
- Ölçəklənən və Modul Sistem
- VPX Vita46 Əsaslı Sistem
- Intel Xeon D prosessoru
- SSD Yaddaşına Yedəkləmə və Oynatma
- Real vaxt əməliyyat sistemi
- Real-Time Transmissiyaya yaxın (<500 μs gecikmə)
- Sabit Jitter Gecikməsi
- Runtime Modul Swap (Hot Swap)
- İkiqat ehtiyat
- Sensor Məlumatı və Vəziyyəti göstərilir
- Məlumatların ardıcıllığının yoxlanılması
- Avtomatik Təhlükəsiz Məlumat Mənbəsinin Seçilməsi
- Çoxfunksiyalı Ekran Dəstəyi
- Layihə Müstəqil Özelleştirilebilir Arxitektura
- Konfiqurasiya Proqramı

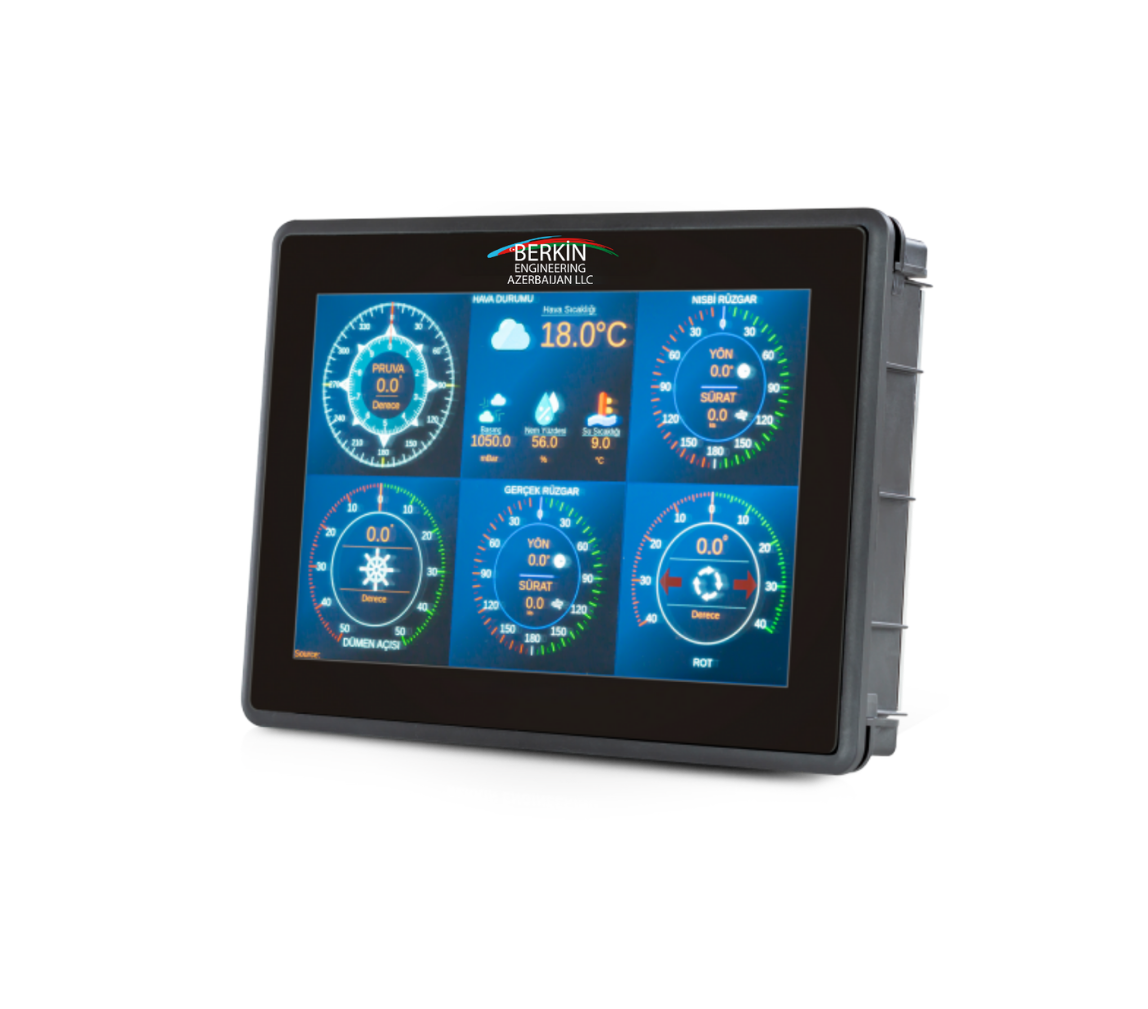

GPC-80
GPC-80 çoxməqsədli mikro-kompüter ilə müxtəlif xüsusiyyətlərə malik sensorların monitorinqi və nəzarəti kimi sistemə xas ehtiyaclar; müxtəlif rabitə standartları ilə ötürücü və qəbuledicilərin rabitəsi üçün interfeys dizaynı; müxtəlif standartların və protokolların tərcüməsi, məlumatların multipleksləşdirilməsi və paylanması təmin edilə bilər. Alt sistemlər Ethernet, USB, ardıcıl giriş-çıxış, CANBUS, sadə istifadəçi interfeysi və rezistiv sensorlu LCD modul vasitəsilə asanlıqla izlənilə və idarə oluna bilər.
Texniki Spesifikasiyalar
Vurğulananlar
Texniki Spesifikasiyalar
- Ötürmə sürəti: 12,5 Mbit/s
- İzolyasiya mühafizəsi: ± 15 kV
- Həddindən artıq cərəyandan qorunma: Bəli
- Bağlayıcı: Bağlayıcı 5X1 – USB-MINI-B – RJ45-MAGjack – MIL-DTL-38999
- Seriya Standartları: RS-422/485 – USB (Mini)(2.0) – Ethernet 10/100 – CAN-BUS
- Məhsulun Ölçüləri: 240x140x15 mm
- Ekoloji Tələblər: MIL-STD-810
- EMI/EMC: MIL-STD-461
- STM32F769IIT ARM CORTEX 32bit -M7 CPU Mikronəzarətçi
- 216 MHz mikro nəzarətçi sürəti
- 1x Yüksək performanslı 10/100 Ethernet
- 8x Yüksək sürətli 12,5 Mbps FULL DUPLEX RS422/485/232 (±15kV ESD qoruması)
1x 5kVrms izolyasiya edilmiş CANBUS (±40 volta qədər CANH və CANL siqnal xəttinin qorunması) - 1x Yüksək sürətli USB 2.0
- Micro-SD kartla məlumatların qeydi
Vurğulananlar
- Sensorun oxunması və monitorinqi
- NMEA Protokol Döngüsü
- Serialdan Ethernet çeviricisi
- CANBUS-Ethernet çeviricisi
- CANBUS-Serial Çevirici
- Asan istifadəçi interfeysi
- Real Time Əməliyyat Sistemi (RTOS)
